こんにちは。GOGOマッキーです。


今日は久々に加工事例をご紹介させて頂きます。

こちらです。

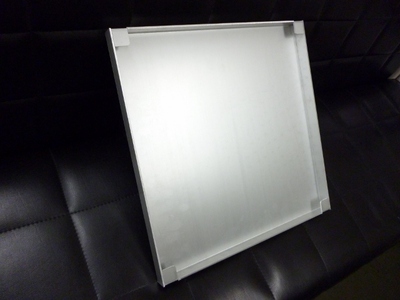

アルミ アルマイト処理鋼板 板厚t=3.0㎜

ご覧の通り、ボックス形に曲がってます。サイズは、たて420×よこ420×高さ28です。

レーザーカット→ベンディング（曲げ加工）という加工工程となります。


アルマイト処理がされている材料なだけに表面の品質にはかなり厳しい条件があります。

どんな小さなキズやコスレ、汚れも一切ＮＧです。

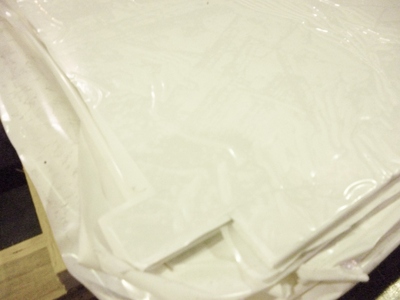

そういった厳しい条件の製品なので、保護ビニール付の材料を加工しています。

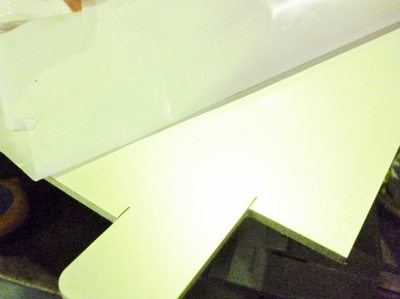

このように白いビニールが付いており、商品として使用する際に剥がします。




しかし、実はこの白いビニールだけではキズは避けきれませんでした。

曲げ加工の際に金型に接触する部分がビニールを破り、曲げ金型・加工特有の「肩キズ」というものが発生していまうのです。


でも、それくらいではめげません。

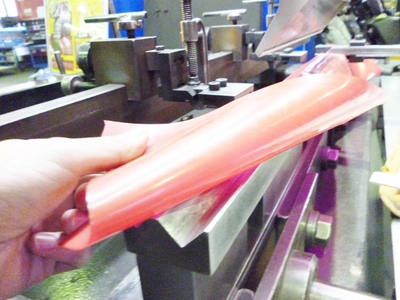

金型にもウレタン製のキズ防止シートを被せて加工します。

赤色の物がそのシートです。



さすがにこれだけ処置をすればキズは皆無です。

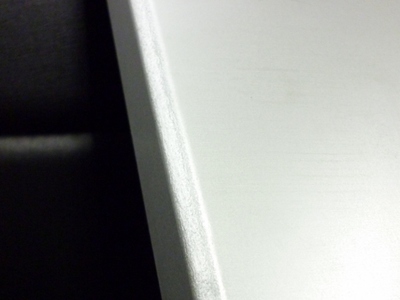

最後に念のため、外観チェックをして完成です！

キズなし！汚れなし！不良なし！


ちょっと古い感じになってしまいましたが、三拍子揃いました。
