最新！板金加工事例集

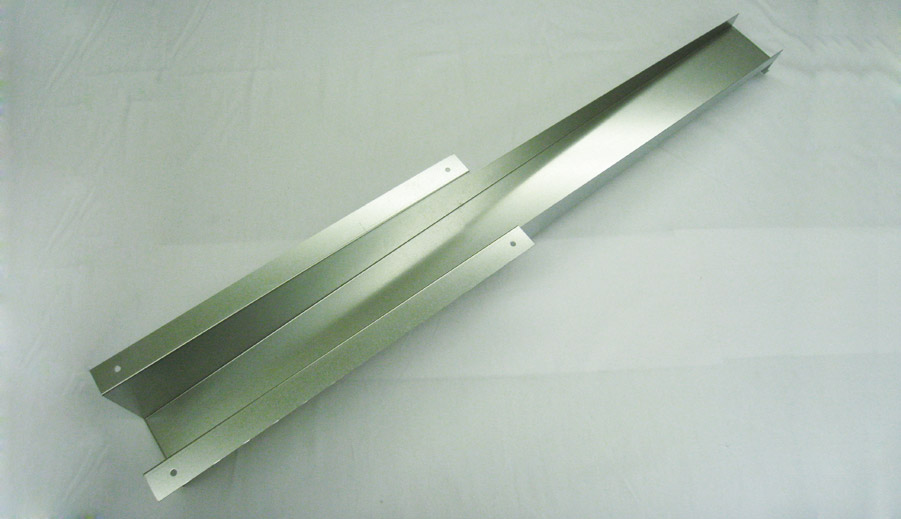

ポールカバー

用途 ショーケースの棚中央部分の柱をカバーする部品
材質 SGCC 60/60
板厚 0.5
サイズ 125×850
ロット 10個～
行程手順
  1. 1.NCT
  2. 2.ベンダー×７回


参考納期
3日～
参考価格
560円～

>>続きを読む

2010/08/20　19:16

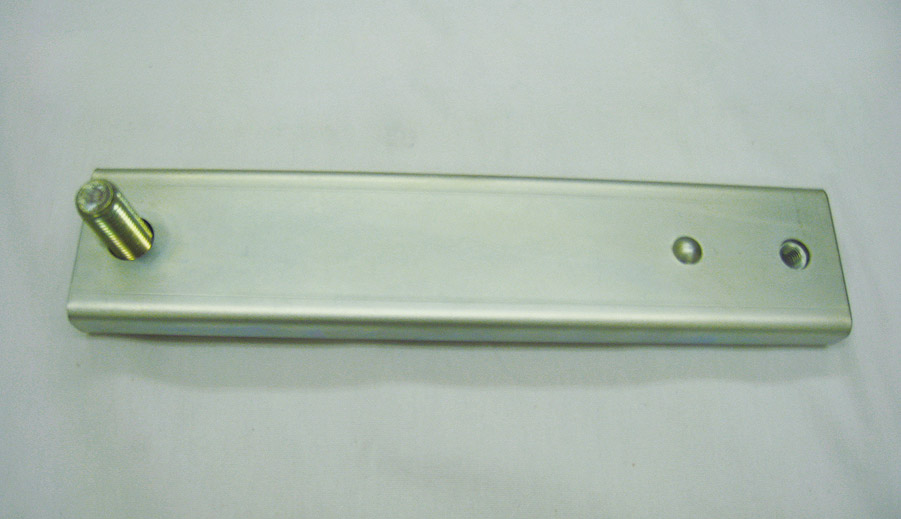

バランサーベース

用途 自動販売機が設置されるまでに重量バランスを 保つための前方に付ける脚
材質 SPCC-SD
板厚 3.2
サイズ 65×296
ロット 10個～
行程手順
  1. 1.シャーリング
  2. 2.バリ取り
  3. 3.穴あけ
  4. 4.接着
  5. 5.エンボス
  6. 6.コの字曲げ
  7. 7.ベンダー
  8. 8.プロジェクション溶接
  9. 9.ＣＯ２溶接
  10. 10.メッキ
  11. 11.ねじ挿入


参考納期
5日～
参考価格
2,965円～

>>続きを読む

2010/08/20　19:12

ショーケースベース ２

用途 ショーケースが上部にのる土台となる枠の本体
材質 SGCC 60/60
板厚 1.6
サイズ 600×1120
ロット 5個～
行程手順
  1. 1.シャーリング
  2. 2.NCT･バリ取り
  3. 3.タップ・ベンダー


参考納期
3日～
参考価格
1,760円～

>>続きを読む

2010/08/20　19:05

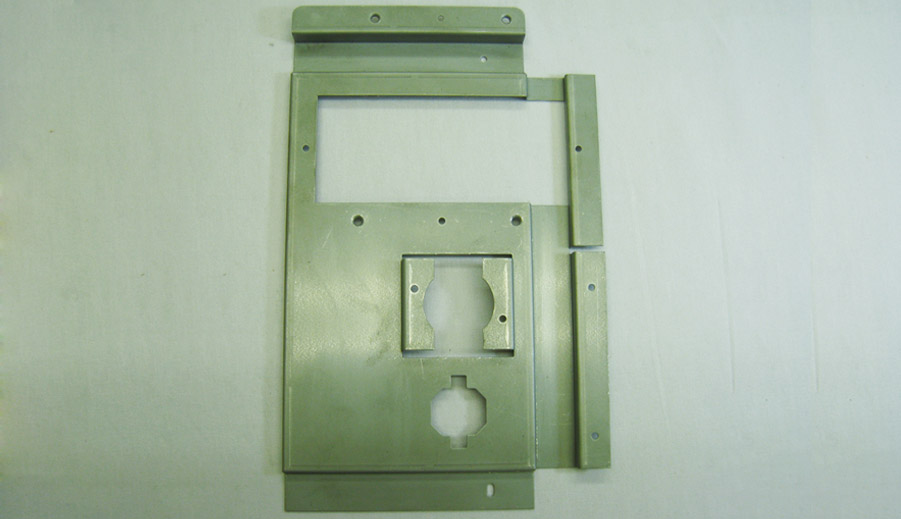

コントロールパネル板

用途 自動販売機の飲料サーバーの扉のパネル部品
材質 SECC-O 20/20
板厚 0.8
サイズ 151×243
ロット 10個～
行程手順
  1. 1.NCT
  2. 2.ベンダー


参考納期
3日～
参考価格
524円～

>>続きを読む

2010/08/20　18:58

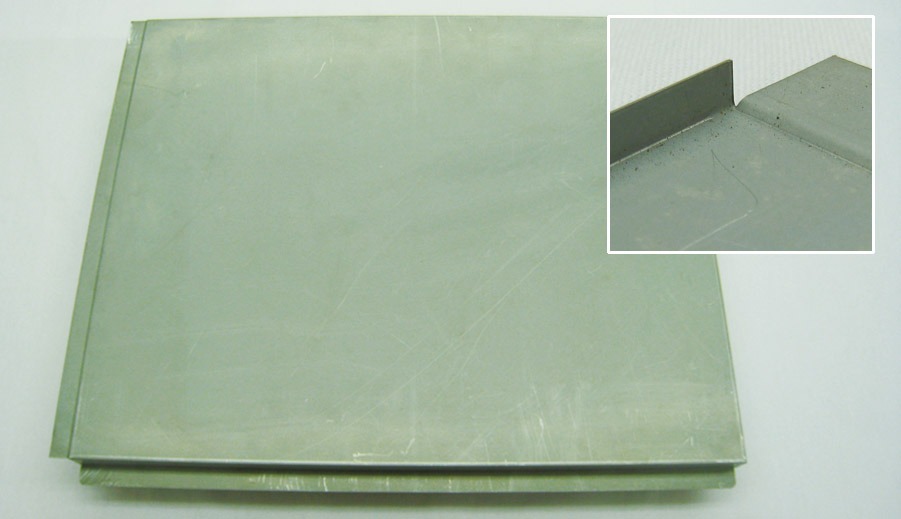

ディスプレイケース　サイドカバー

用途 ショーケースの外箱側面の下部分の外板
材質 SECC-O 20/20
板厚 0.5
サイズ 394×478
ロット 10個～
行程手順
  1. 1.NCT
  2. 2.ベンダー


参考納期
3日～
参考価格
582円～

>>続きを読む

2010/08/20　18:49

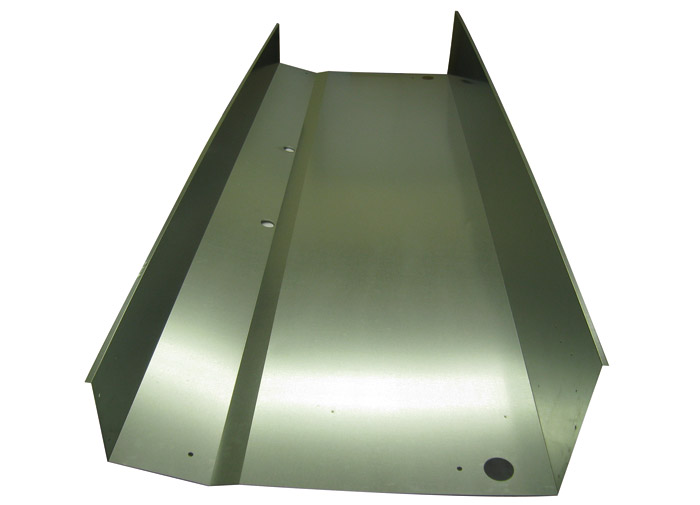

排出パネル

用途 ショーケースの底部分に設置されショーケース内を冷却された水滴を集積して排出するパネル板
材質 SGCC
板厚 0.4
サイズ 589×1744
ロット 10個～
行程手順
  1. 1.NCT
  2. 2.ベンダー


参考納期
3日～
参考価格
720円～

>>続きを読む

2010/08/20　18:41
