最新！板金加工事例集

異形状曲げ加工トライ品

用途	社内「一番化プロジェクト」研究作品
材質	SUS304 2B
板厚	1.5
サイズ	90(W)X90(D)X90(H)
ロット	1個～
工程手順	1.レーザーカット 2.曲げ

参考納期: 3日～
参考価格: 非売品

>>続きを読む

2015/07/11　12:46

照明器具補強板

用途	照明器具を補強する為の中板として使用
材質	SPCC
板厚	0.8～1.6
サイズ	539(W)x481(D)x100(H)
ロット	10個～
工程手順	1.プレス（ブランク） 2.プレス（曲げ） 3.スポット溶接 4.サビ止め塗布

参考納期: 5日～
参考価格: 5400円～

>>続きを読む

2015/06/16　13:44

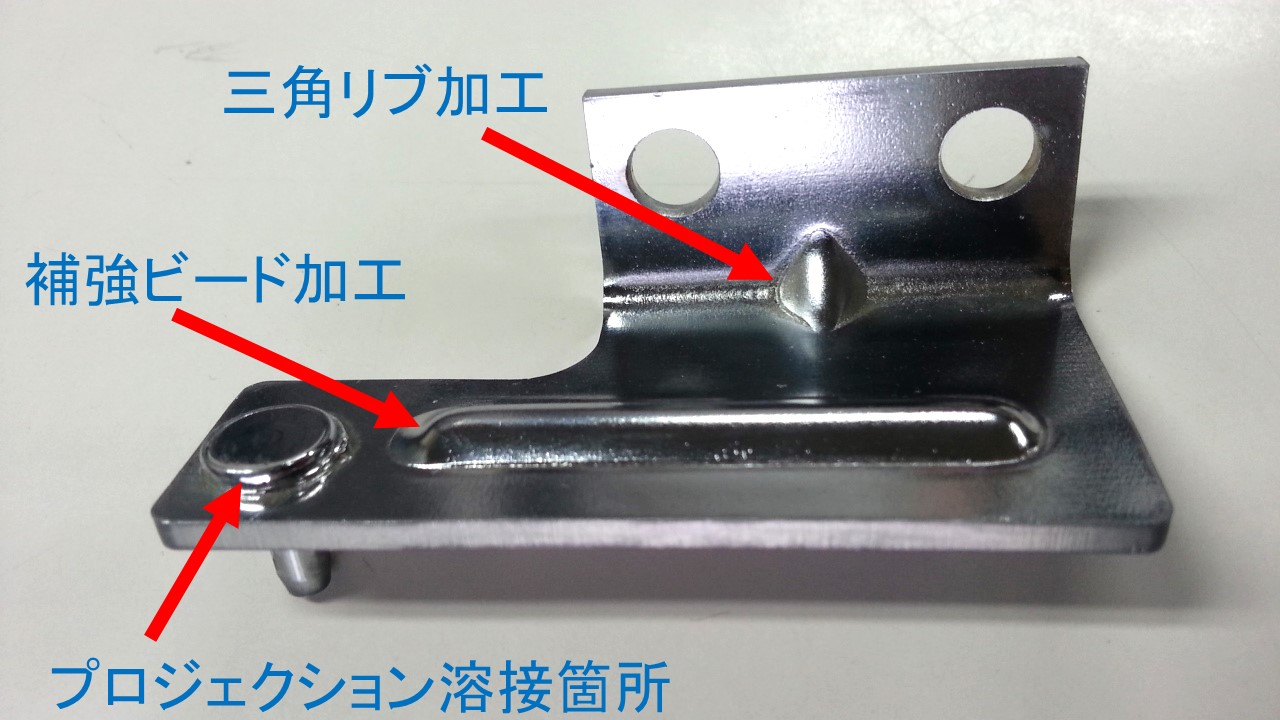

ショーケース扉の蝶番

用途	ショーケースの扉を開け閉めする為の蝶番
材質	SPCC
板厚	2.3
サイズ	30（H）ｘ165（W）ｘ20（D）
ロット	500～3000個
工程手順	1.レーザー 2.プレス 3.溶接PW 4.鍍金

参考納期: 10日～
参考価格: 490円～

>>続きを読む

2015/05/19　17:26

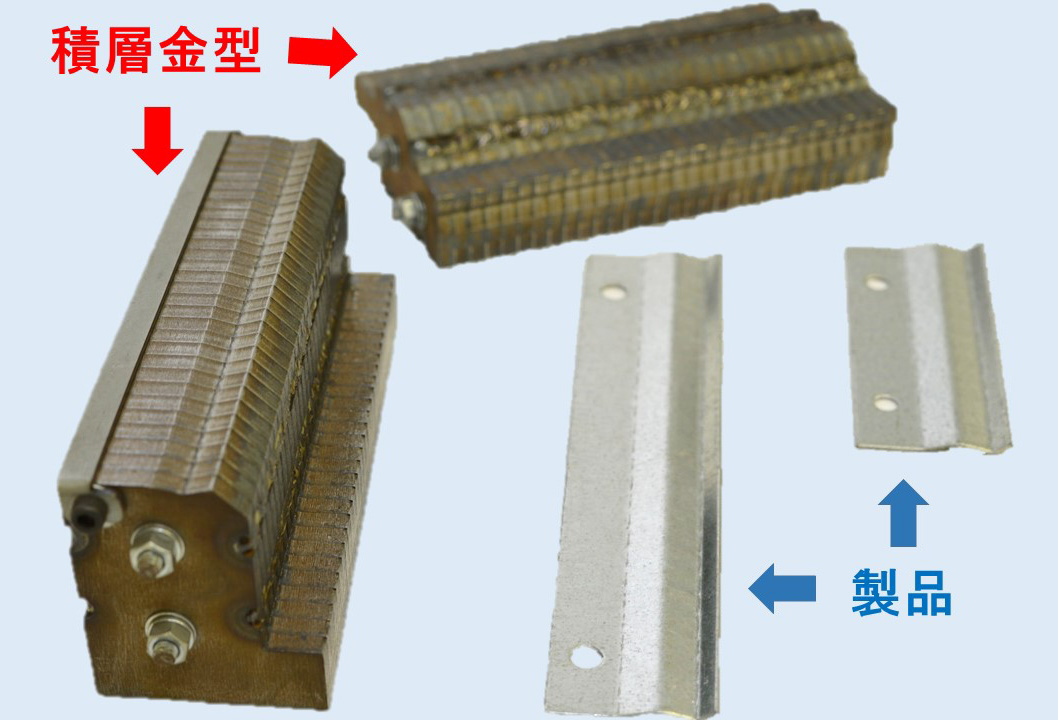

積層金型：電装箱取付板

用途	自動販売機内部の電装箱を固定する金具
材質	SGCC
板厚	1.0
サイズ	35X150
ロット	20個～30個
工程手順	1.NCT 2.ベンディング

参考納期: 14日～（積層金型製作含む）
参考価格: 250円～（積層金型製作費78,000円）

>>続きを読む

2015/04/15　09:20

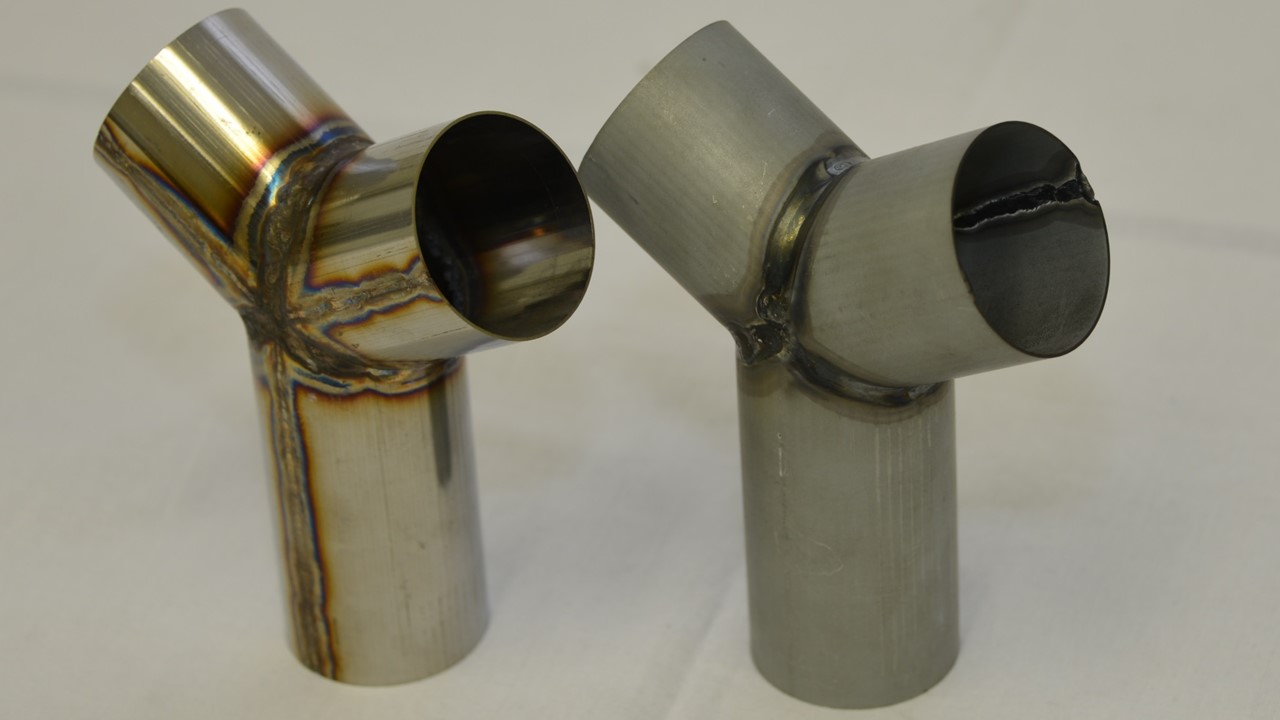

二股パイプ

用途	社内「一番化プロジェクト」研究作品
材質	SUS430 2B・SECC
板厚	1.0
サイズ	60X100X155
ロット	―――
工程手順	1.レーザーカット 2.ベンディング 3.溶接

参考納期: 5日～
参考価格: 非売品

>>続きを読む

2015/03/18　17:35

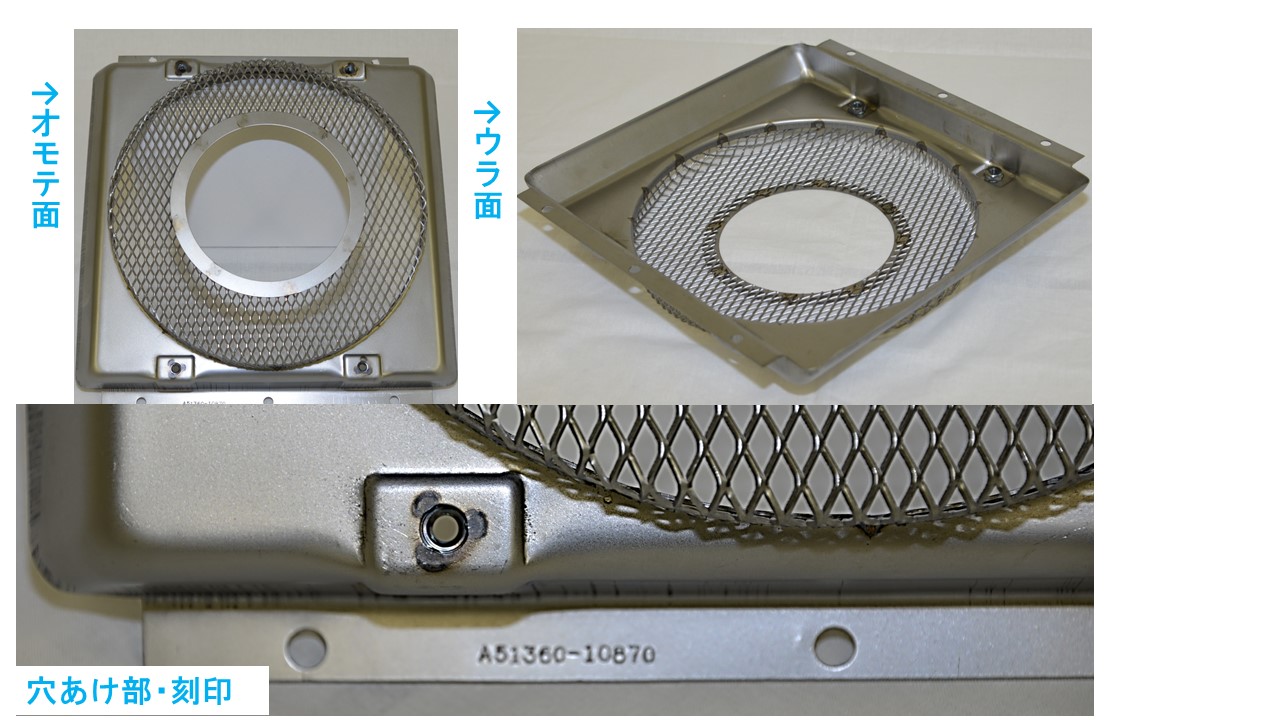

冷却ファンカバー

用途	自動車向け冷却ファンのカバー製品
材質	SPCC
板厚	1.0
サイズ	400ｘ400ｘ60
ロット	10個～
工程手順	1.プレス（7工程） 2.スポット溶接

参考納期: 2日～
参考価格: 2600円～

>>続きを読む

2015/02/18　11:23

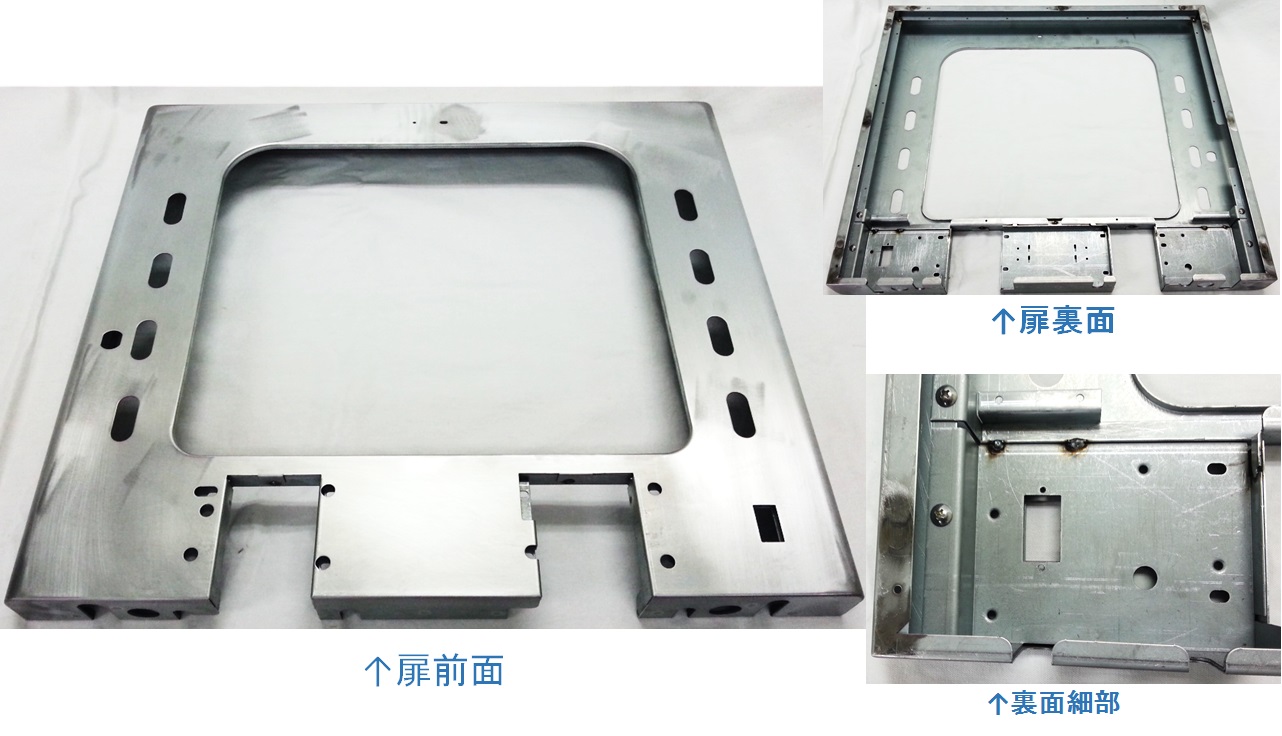

店舗向けコーヒーサーバー前面扉

用途	業務用コーヒーマシンの前面扉部
材質	SECC
板厚	SECC 1.0/1.2/1.4
サイズ	566(W)X50(D)X460(H)
ロット	25個～
工程手順	1.ブランク 2.曲げ 3.溶接 4.表面仕上げ 5.塗装

参考納期: 12日～
参考価格: 14530円～

>>続きを読む

2015/01/10　15:34

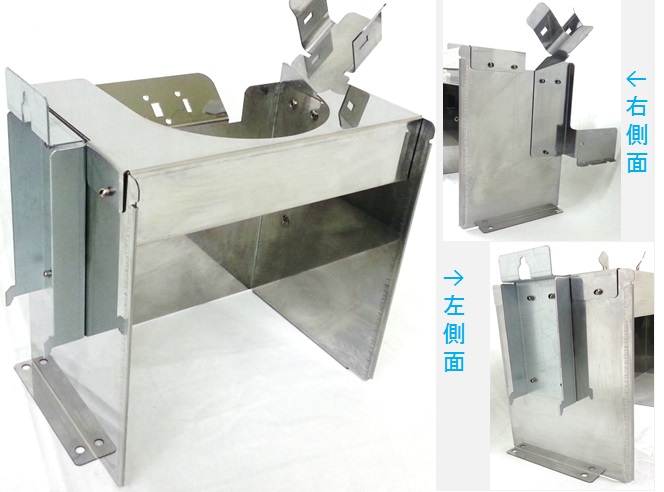

カップ式自動販売機（内部部品）

用途	カップ式自動販売機のカップ排出後のドリンク受け部
材質	SGCC、SUS430
板厚	1.0(SGCC),0.8(SUS430)
サイズ	220(W)X150(D)X250(H)
ロット	10個～
工程手順	1.ブランク 2.タップ 3.ベンディング 4.アッセンブリー 5.脱脂 6.袋詰め

参考納期: 6日～
参考価格: 6700円～

>>続きを読む

2014/12/17　17:34

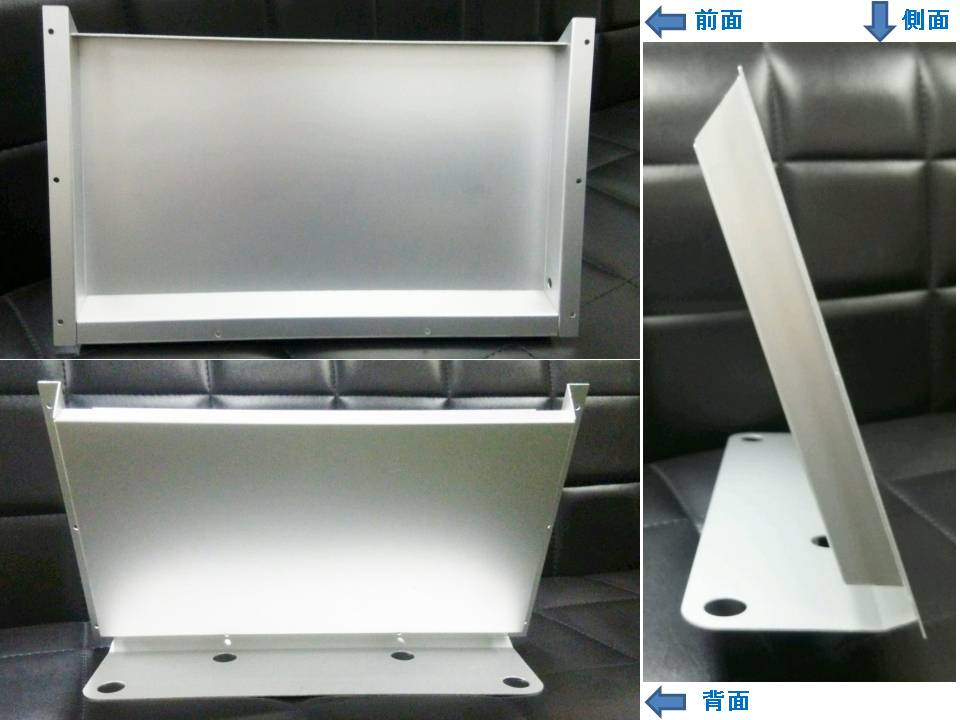

LEDディスプレイスタンド

用途	ＬＥＤ液晶モニターの筐体スタンド
材質	AL1100（アルミ）アルマイト
板厚	1.2
サイズ	400ｘ230ｘ120
ロット	10個～
工程手順	1.ブランク 2.ベンディング

参考納期: 4日～
参考価格: 7000円～

>>続きを読む

2014/11/19　19:48

SUS製板金サッカーボール

用途	社内「一番化プロジェクト」のトライ品
材質	SUS304　2B
板厚	1.0
サイズ	直径120
ロット	―
工程手順	1.ブランク 2.プレス 3.溶接 4.仕上げ

参考納期: 5日～
参考価格: 非売品

>>続きを読む

2014/10/15　11:00
