板金加工事例集

HOME
最新！板金加工事例集

最新！板金加工事例集

飲料フロント扉（塗装前）

用途	缶・ペット自動販売機の正面上部に位置し、商品サンプルが中にある扉の部品
材質	SECC-O 20/20
板厚	0.8
サイズ	282×1174
ロット	10個～
行程手順	1.NCT 2.エンドレスバーリング 3.ヘミング曲げ 4.L曲げ×3回 5.R曲げ×2回

参考納期: 4日～
参考価格: 840円～

>>続きを読む

2010/08/20　20:54

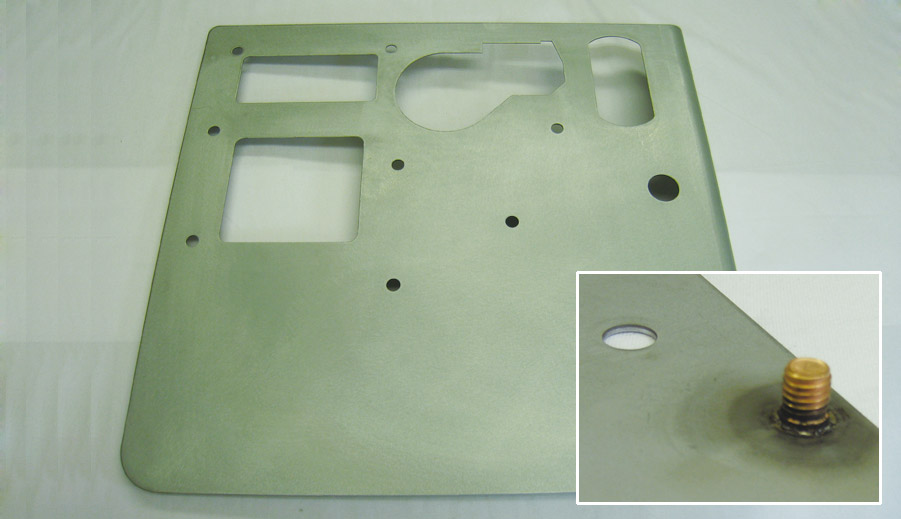

盗難防止カバー

用途	缶・ペット自動販売機の前面に設置し、盗難を防止するカバーとなる部品
材質	SECC-O 20/20
板厚	1.2
サイズ	ー
ロット	5個～
行程手順	1.穴抜き・外形抜き 2.R曲げ 3.スタッド溶接 4.仕上げ

参考納期: 3日～
参考価格: 720円～

>>続きを読む

2010/08/20　20:51

ICEメーカーベース

用途	カップ式自動販売機の製氷機の台となる部品
材質	SGCC 60/60
板厚	1.6
サイズ	340×870
ロット	5個～
行程手順	1.NCT 2.バリ取り 3.ベンダー曲げ×5回

参考納期: 3日～
参考価格: 1,280円～

>>続きを読む

2010/08/20　20:26

ディスプレイフレーム

用途	商品を陳列する棚を支えるフレーム
材質	SGCC 60/60
板厚	1.6
サイズ	340×870
ロット	5個～
行程手順	1.NCT 2.バリ取り 3.曲げ×5回

参考納期: 3日～
参考価格: 430円～

>>続きを読む

2010/08/20　20:24

棚受け

用途	ショーケースの製品を陳列する棚フレームを固定する両サイドの受けの部品
材質	SECC-O 20/20
板厚	1.6 ～ 2.6
サイズ	－
ロット	20個～
行程手順	1.NCT 2.バリ取り 3.ベンダー曲げ

参考納期: 3日～
参考価格: 242円～

>>続きを読む

2010/08/20　20:17

仕切りプレート２（6種）

用途	缶・ペット自動販売機のホット＆コールドを切り替える部品の１部品
材質	SGCC 60/60
板厚	0.6
サイズ	50 × 400 ～ 850
ロット	50個～
行程手順	1.穴抜き・外径抜き 2.ハット曲げ１ 3.ハッド曲げ２ 4.コの字曲げ×２回

参考納期: 2日～
参考価格: 124円～

>>続きを読む

2010/08/20　20:10

紙パックホルダー

用途	紙パック式の自動販売機の製品を収納するコラム棚の部品
材質	SGCC-60/60
板厚	1
サイズ	220×242
ロット	5個～
行程手順	1.NCT 2.タップ 3.ベンダーL 曲げ×5回

参考納期: 3日～
参考価格: 640円～

>>続きを読む

2010/08/20　19:36

収納リンクプレート

用途	紙パック式の自動販売機の製品を収納するコラム棚の部品
材質	SGCC 60/60
板厚	1.4
サイズ	87×612
ロット	10個～
行程手順	【２部品組立】 1.NCT 2.ベンダー段曲げ 3.ベンダーL 曲げ 4.スポット

参考納期: 3日～
参考価格: 680円～

>>続きを読む

2010/08/20　19:29

カップ取出口組

用途	カップラーメン自動販売機の商品取り出し口の部品
材質	SUS 430
板厚	0.8
サイズ	172×210
ロット	5個～
行程手順	1.NCT 2.バリ取り 3.タップ 4.ヘミング曲げ 5.ベンダーL 曲げ 6.スポット溶接

参考納期: 4日～
参考価格: 1,840円～

>>続きを読む

2010/08/20　19:26

ECOタンク補強

用途	エコキュートのタンク部分を補強する部品
材質	SECC-O 60/60
板厚	0.8
サイズ	589×1744
ロット	10個～
行程手順	1.NCT 2.ベンダー×4回 3.ベンダーR×2回

参考納期: 3日～
参考価格: 530円～

>>続きを読む

2010/08/20　19:21

前の5件 1 2 3 4 5 6 7 次の5件
