最新！板金加工事例集

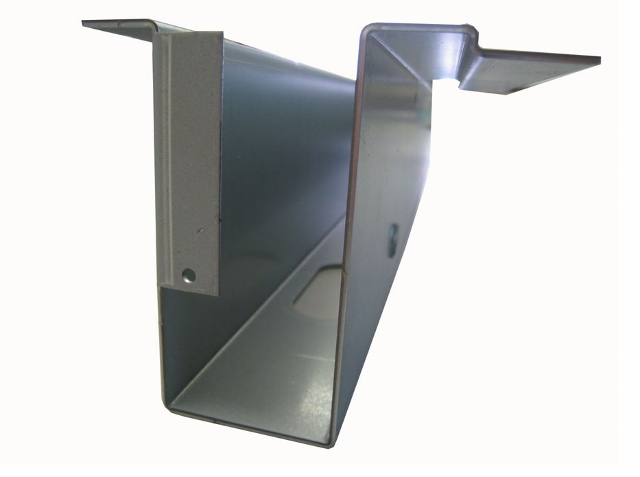

扉ローラープレート

用途	扉のローラーを取り付けるプレート部品（扉パネルの補強もかねている。）
材質	SECC
板厚	1.6
サイズ	680 ～ 1100
ロット	10個～
工程手順	1.ブランク 2.段曲げ 3.L曲げ 4.深コの字曲げ

参考納期: 3日～
参考価格: 700円～

>>続きを読む

2011/05/09　13:56

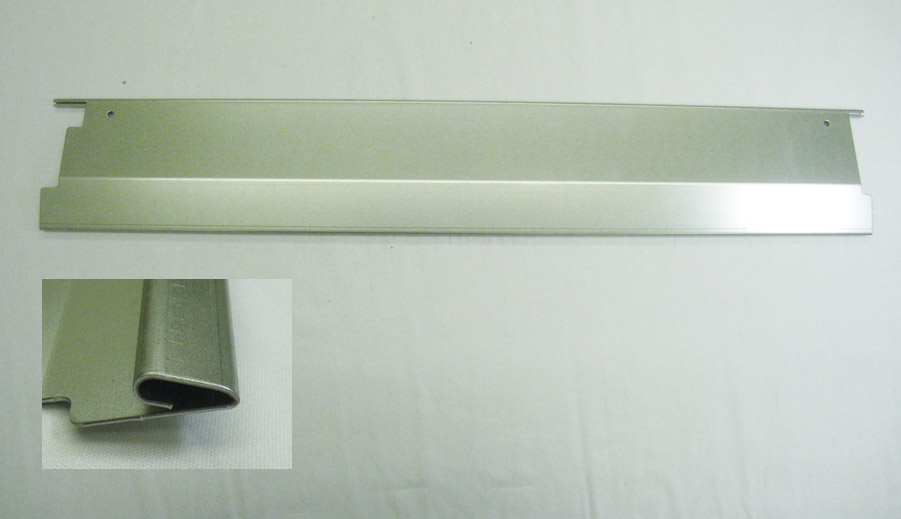

自販機盗難防止シャッター

用途	缶・ペット自動販売機の商品取り出し口に設置してある盗難防止用の部品
材質	SGCC 60/60
板厚	1.2
サイズ	MIN 96×150 MAX 96×1200
ロット	20個～
行程手順	1.NCT 2.バリ取り 3.カール（3工程） 4.ベンダー（4工程）

参考納期: 3日～
参考価格: 340円～

>>続きを読む

2010/08/20　21:47

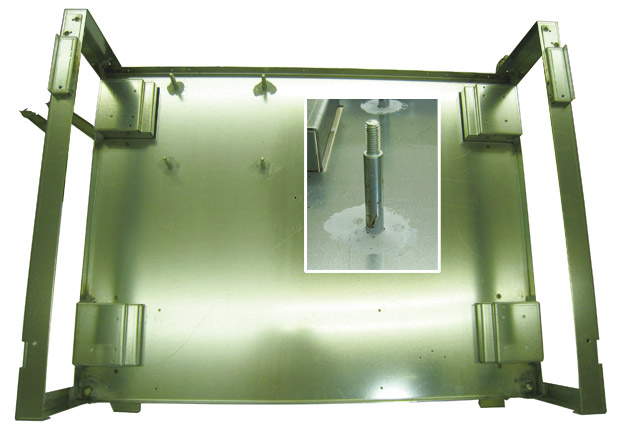

免震装置

用途	地震発生時に自動販売機の転倒を防止する装置
材質	SS400他
板厚	2.3 ～ 12
サイズ	100×750 ～ 850
ロット	10個～
行程手順	1.NCT･プレス･ベンダー 2.旋盤･タップ･仕上げ 3.溶接組立 4.ショトブラスト 5.メッキ 6.組立（梱包）

参考納期: 3日～
参考価格: 25,636円～

>>続きを読む

2010/08/20　21:42

仕切りプレート１

用途	自動販売機で飲料の缶・ペットボトルの各スペースを分割する部品
材質	SGCC 60/60
板厚	0.8
サイズ	53×450 ～ 950
ロット	50個～
行程手順	1.シャーリング 2.穴抜き・刻印・切り欠き 3.U 曲げ１ 4.U 曲げ２ 5.かしめ

参考納期: 2日～
参考価格: 380円～

>>続きを読む

2010/08/20　21:35

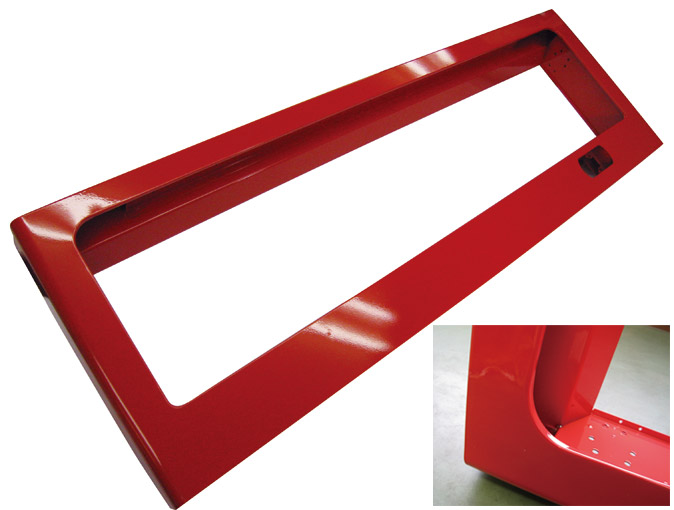

ショーケースベース

用途	ショーケースが上部にのる土台となる枠
材質	SGCC 60/60
板厚	1.6 ～ 2.0
サイズ	－
ロット	10個～
行程手順	1.プロジェクション溶接 2.スポット溶接 3.CO２溶接 4.サビ止め塗布

参考納期: 4日～
参考価格: 3,640円～

>>続きを読む

2010/08/20　21:26

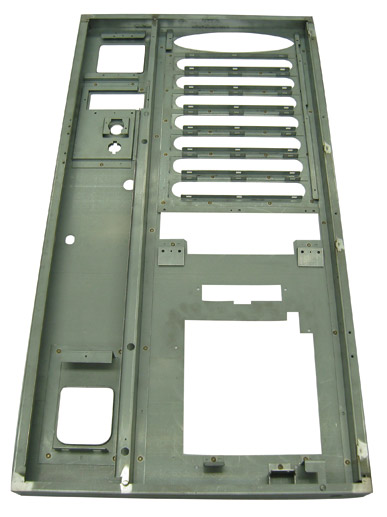

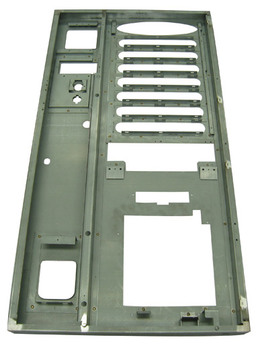

サーバーフロント扉

用途	コーヒーサーバーの本体正面の扉　　　外観重要部品です
材質	SECC-O 20/20
板厚	0.6 ～ 1.2
サイズ	－
ロット	10個～
行程手順	1.TIGアーク溶接 2.スポット溶接（ネジ締め） 3.CO２溶接 4.仕上げ

参考納期: 4日～
参考価格: 3,640円～

>>続きを読む

2010/08/20　21:22

飲料フロント扉（塗装完）

用途	缶・ペット自動販売機の正面上部の扉
材質	SECC-O 20/20
板厚	0.6 ～ 1.2
サイズ	－
ロット	10個～
行程手順	1.ねじ締め 2.スポット溶接 3.CO２溶接 4.仕上げ

参考納期: 4日～
参考価格: 3,800円～

>>続きを読む

2010/08/20　21:18

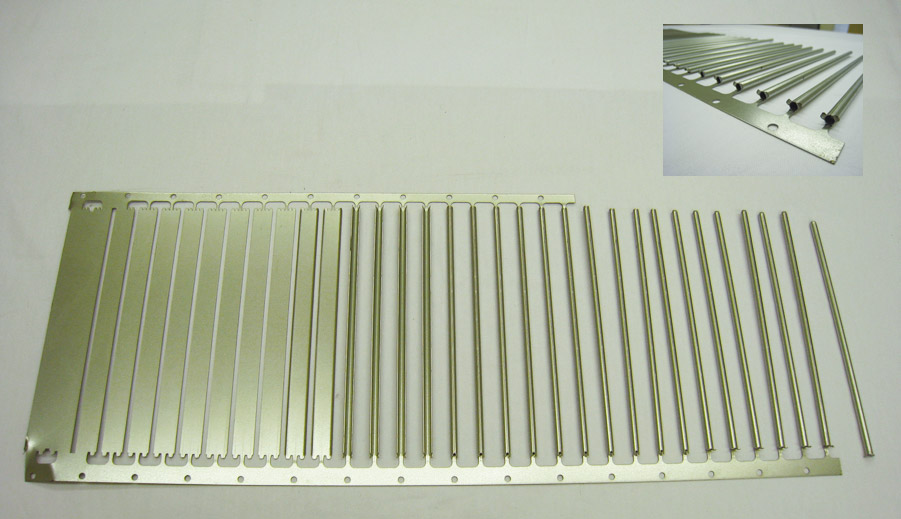

シャフト（Φ６×２２４．５）

用途	自動販売機で飲料の缶・ペットボトルの各スペースを分割する部品の芯金
材質	SECC-60/60
板厚	0.7
サイズ	Φ6×244.5
ロット	5個～
行程手順	1.順送プレス加工

参考納期: 1日～
参考価格: 4円～

>>続きを読む

2010/08/20　21:09

ルートプレート

用途	缶・ペット自動販売機の内部にある商品が通路となる部品
材質	SGCC 60/60
板厚	0.3 ～ 0.5
サイズ	50×120 ～ 244
ロット	50個～
行程手順	1.穴抜き・外形抜き 2.カール１ 3.カール２ 4.カール３

参考納期: 3日～
参考価格: 128円～

>>続きを読む

2010/08/20　21:04

ECOキュートセパレート

用途	エコキュートの室外機の内部を仕切る部品
材質	SGCC 60
板厚	0.8
サイズ	234×588
ロット	10個～
行程手順	1.穴抜き・切り欠き 2.ビード・曲げ3箇所 3.R曲げ１ 4.R曲げ２ 5.R曲げ×2回

参考納期: 3日～
参考価格: 620円～

>>続きを読む

2010/08/20　21:00
