最新！板金加工事例集

モールド天板

用途	冷凍食品工場にてアイス・食品などを成型するための型枠の天板
材質	SUS316
板厚	2.0
サイズ	53Ｘ975
ロット	5個～
工程手順	1.レーザーカット 2.バリ取り 3.曲げ

参考納期: 3日～
参考価格: 5000円～

>>続きを読む

2014/09/16　08:15

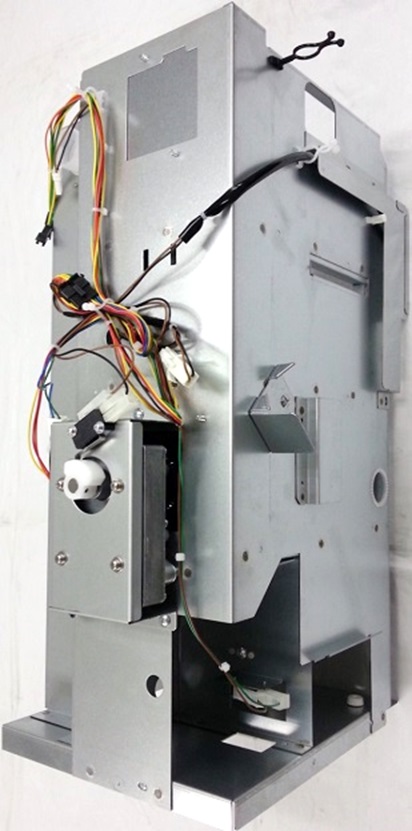

ドリンクサーバー（内部機器）

用途	カップ式自動販売機の内部ドリンク抽出機器（ブルワー）
材質	SGCC
板厚	0.6～0.8
サイズ	680 ～ 1100
ロット	5個～
工程手順	1.抜き 2.タップ 3.曲げ 4.溶接 5.組立

参考納期: 15日～
参考価格: 18000円～

>>続きを読む

2014/07/14　18:39

電子機器アルミケース

用途	電子機器の基盤、部品等を収納するアルミケース
材質	A1100アルマイト
板厚	1.0
サイズ	200ｘ410
ロット	1個～
工程手順	1.レーザーカット 2.ナットカシメ 3.L曲げ

参考納期: 5日～
参考価格: 15000円～

>>続きを読む

2014/06/04　11:25

自社製金型によるバーリング加工

用途	ご指定の径にてバーリング加工が可能となります。
材質	SGCC
板厚	1.0
サイズ	内径Φ25.0バーリング
ロット	1個～
工程手順　※バーリング加工のみ	1.レーザーカット 2.バーリング成形

参考納期: 二週間程度（金型製作込）
参考価格: 50,000（金型製作込）

>>続きを読む

2013/11/16　14:25

アクリル板のレーザーカット

用途	アクリル板のレーザーカット加工にトライした事例となります。
材質	アクリル板
板厚	6.0
サイズ	50 × 50
ロット	＊＊＊＊＊＊＊
工程手順	1.レーザーカット

参考納期: ご相談ください
参考価格: ご相談ください

>>続きを読む

2013/08/07　09:49

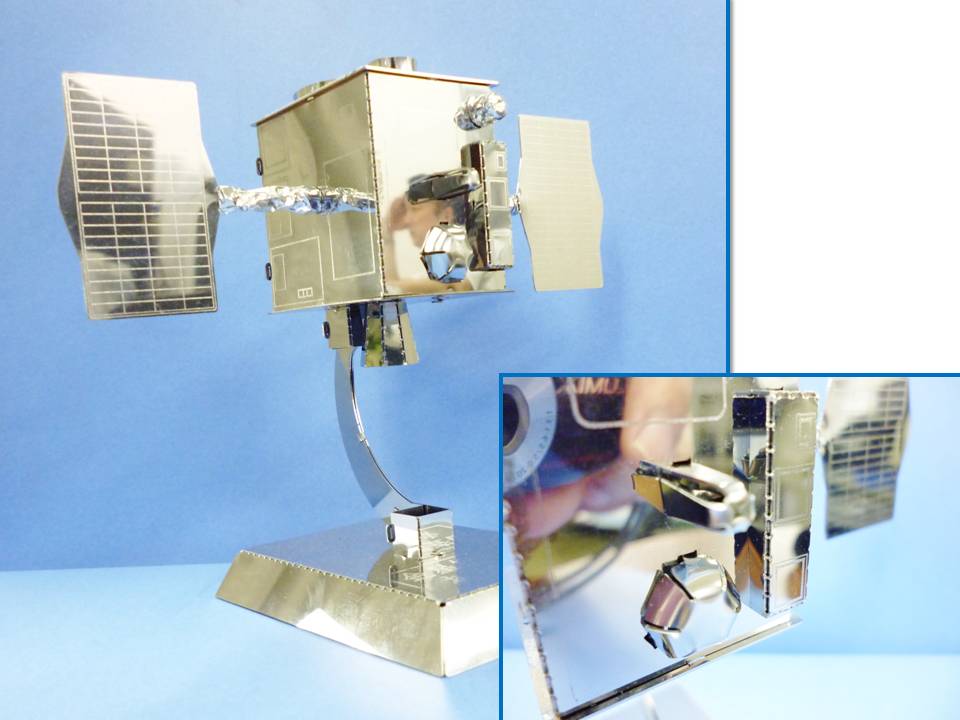

オリジナル人工衛星メタルモデル

用途	オリジナル人工衛星のメタルモデルをレーザーカット加工を駆使し製作しました。
材質	SUS 430 BA
板厚	0.5
サイズ	130 × 150 × 100
ロット	＊＊＊＊＊＊＊
工程手順	1.レーザーカット 2.バラシ 3.組立て

参考納期: ＊＊＊＊＊＊＊
参考価格: 　　　申し訳ございません。非売品となります。

>>続きを読む

2013/07/20　11:59

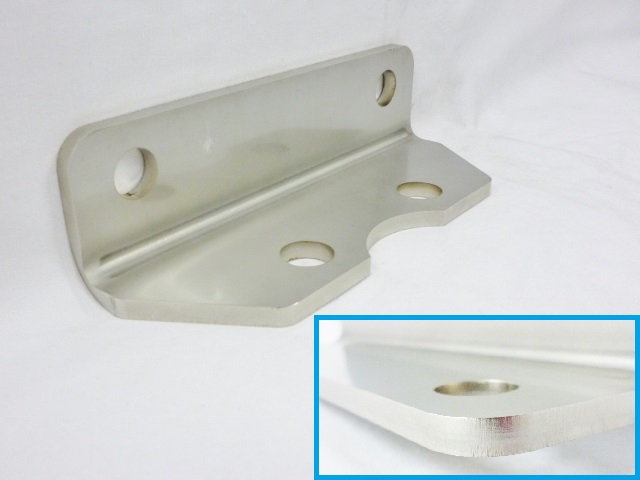

フート

用途	自動車用のフートバルブの部品
材質	SUS304 2B
板厚	6.0
サイズ	160 × 60
ロット	10個～
工程手順	1.ブランク 3.L曲げ

参考納期: 7日～
参考価格: 1800円～

>>続きを読む

2013/03/25　09:27

A4三つ折プレート＋ Two-Bo（ハリックス様向け）

用途	A4サイズ用紙をキレイに三つ折りするためのプレート
材質	SUS304 HL
板厚	0.5
サイズ	210 × 97
ロット	150個～
工程手順	1.シルク印刷 2.レーザーカット 3.曲げ 3.組付け

参考納期: 7日～（板金加工のみ）
参考価格: * * * * * * * *

>>続きを読む

2013/03/23　11:04

ナットの圧入加工

用途	ナットを圧入（カシメ）加工により接合した場合の事例となります。
材質	AL1100
板厚	1.2
サイズ	最小板厚 t=0.8 より可能
ロット	10個～
工程手順	1.ブランク 2.プレスカシメ

参考納期: 7日～
参考価格: 材質、形状、サイズ等により異なります。　　　　　　　ご相談ください。

>>続きを読む

2013/01/14　14:14

ドリンクサーバーケース

用途	カップ用のドリンクサーバーのケース
材質	SECC
板厚	0.6
サイズ	780 × 390 × 130
ロット	10個～
工程手順	1.レーザー 2.タップ 3.ベンダー 4.スポット溶接 4.塗装

参考納期: 7日～
参考価格: 5000円～

>>続きを読む

2012/09/20　10:34
